噴霧幹燥設備是將液狀物料通過霧化器形成噴霧狀態（細微分散狀態），霧滴在沉降過程中，水分被熱空氣氣流蒸發而進行脫水幹燥的過程。幹燥後得到的粉末狀或顆粒狀產品和空氣分開後收集在一起，在這一個工序同時完成噴霧與幹燥兩種工藝。

噴霧幹燥一般分為三個階段：預熱階段，等速階段，減速階段。

        (1)第一階段預熱階段——料液的霧化

料液霧化為霧滴和霧滴與熱空氣的接觸、混合是噴霧幹燥獨有的特征。霧化的目的在於將料液分散為微細的霧滴，具有很大的表麵積，霧滴的大小和均（jun1）勻程度對產品質量

和技術經濟指標影響很大，特別是對熱敏性物料的幹燥尤為重要。如果噴出的霧滴大小不均（jun1）勻，就會出現大顆粒還沒達到幹燥要求，而小顆粒卻已幹燥過度而變質。因此，料液霧化所用的霧化器是噴霧幹燥的關鍵部件。目前常用的霧化器可作如表1-1所示的分類。常用的霧化器有氣流式、壓力式和旋轉式。

壓力式噴霧幹燥器是通過高壓設備給料液加壓後通過霧化器霧化，其壓力一般在2~20MPa。這種結構在食品、輕工業、染料行業使用最多。可以在一塔內安裝多個霧化器，最大處理量能夠達到2000kg/h。它對料液的要求較高，在進霧化器前必須進行過濾，以防雜質堵塞霧化器。在常用的三種霧化器中，這種結構較緊湊，生產能力大，耗能量最少，而且改變內部元件能改變不同的霧炬形狀。調節霧化壓力能調整產品粒度，主要缺點是在一定的霧化壓力下噴霧量不能在線調節。

離心式霧化器主要利用高速旋轉軸產生很大的離心力，使料液被甩出去而分散霧化，在食品、染料、化肥工業中使用較多。使用離心霧化器有兩個主要目的，一個是以幹燥為主，這類霧化器是高速旋轉軸和不同結構的圓盤組成，工業生產用的離心式霧化器最高轉速為7000~30000r/min,線速度為100~300m/s。另一類主要以造粒為主，輔以幹燥過程，主要用在化肥工業中，轉速多數在300~500r/min。離心式霧化器的特點是可以處理較粘稠，料液內含有顆粒的物料，特點是霧化均勻，不易堵霧化器，能量消耗高於壓力式而低於氣流式。缺點是結構複雜，霧化器在高溫區工作，維修量較大，霧化器產生水平霧焰，需要較大的設備半徑。

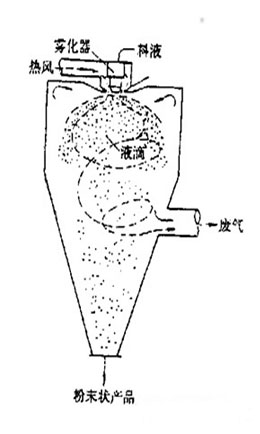

（2） 噴霧幹燥的第二階段——霧滴和空氣的接觸（混合、流動、幹燥）

霧滴與空氣的接觸、混合及流動是同時進行的傳熱傳質過程，即幹燥過程。此過程在幹燥塔內進行。霧滴的接觸方式，混合與流動狀態決定於熱風分布器的結構形式、霧化器在塔內的安裝位置及廢氣排放方式等。

在幹燥塔內，霧滴-空氣有並流、逆流及混合流。霧滴與空氣的接觸方式不同，對幹燥塔內的溫度分布、霧滴（或顆粒）的運動軌跡、顆粒在幹燥塔中的停留時間及產品性質等均有很大影響。

霧滴的幹燥過程也經曆著恒速和降速階段。研究霧滴的運動及幹燥過程，主要是確定幹燥時間和幹燥塔的主要尺寸。

（3）噴霧幹燥的第三個階段——幹燥產品與空氣分離（通常稱為氣-固分離）

噴霧幹燥的產品大多數都采用塔底出料，部分細粉夾帶在排放的廢氣中，這些細粉在排放前必須收集下來，以提高產品收率，降低生產成本；排放的廢氣必須符合環境保護的排放標準，以防止環境汙染。
